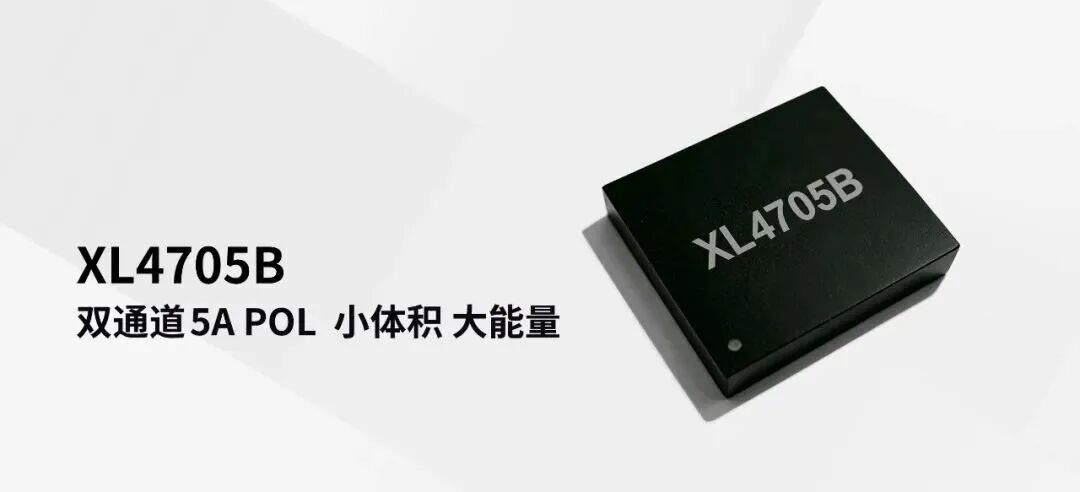

【华创七星微】XL4705B：双通道5A POL小体积多轨供电新选择
XL4705B通过先进系统级封装技术，将开关控制器、功率FET、电感及所有补偿元件全部集成在6.25mm×7.5mm×3.22mm BGA封装内，外部仅需输入输出电容即可工作，常规应用无需复杂的环路调试。基于这一高集成架构，XL4705B同时实现了优异的电气性能与灵活的配置能力，核心硬件参数如下：
-
灵活输出组态
-
独立双轨模式：每通道可提供5A 连续输出电流（峰值6A）
-
同芯片并联模式：同一芯片内两路可直接并联，输出能力提升至10A
-
多片并联均流模式：支持多片异相并联（90°/60°/45°移相），进一步扩展至更高电流，满足大功率负载需求
同时配备700kHz~3MHz外部频率同步、输出电压比例/同步跟踪、差分远端检测等高级功能，适配复杂系统的电源时序与精度要求。
-

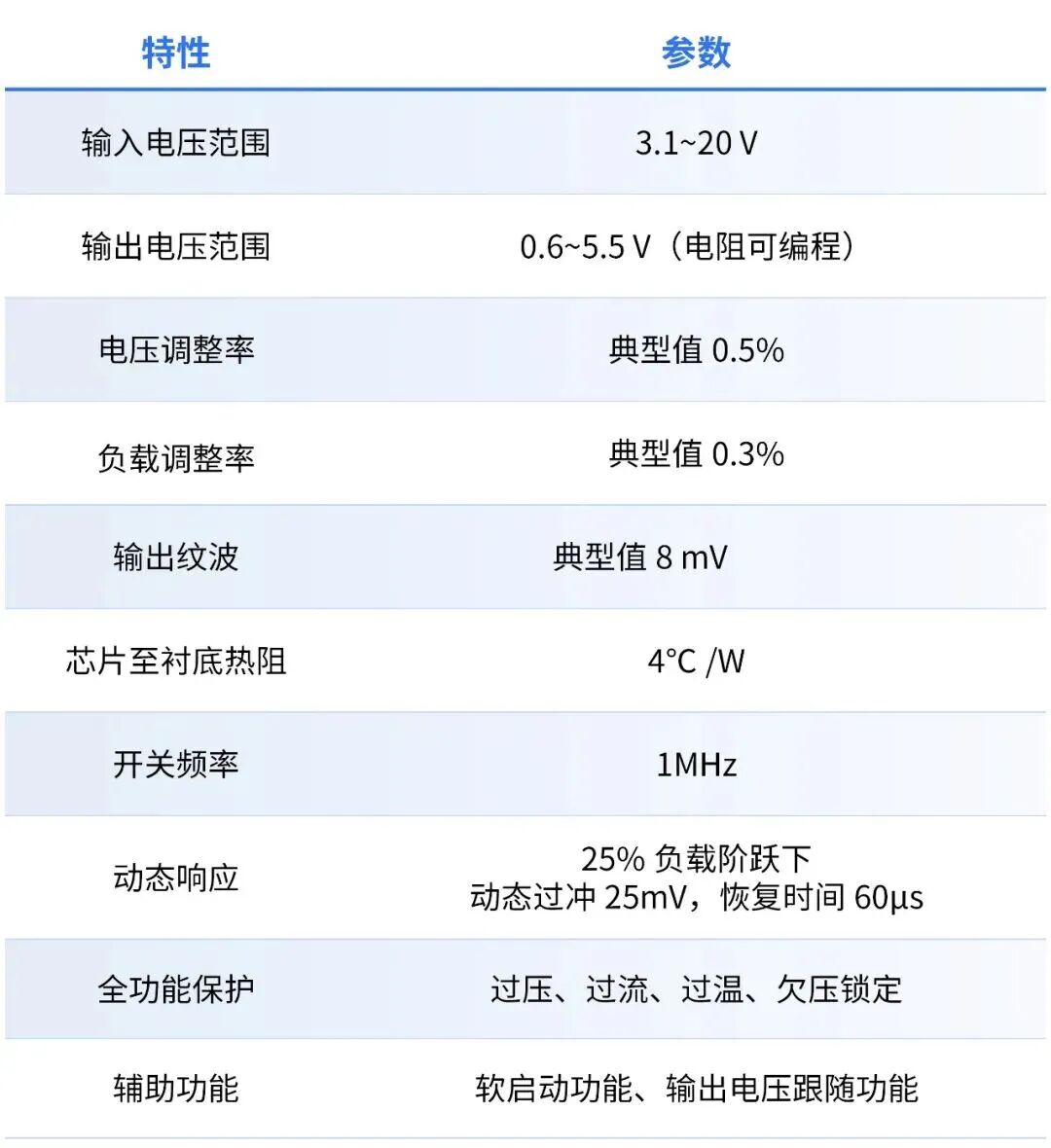

基础电气与物理规格
凭借超小尺寸、高功率密度与优异供电性能，XL4705B广泛适配多领域供电需求：
-
高性能计算：适配ARM/FPGA核心板高密度布局，替代两颗单通道POL，省 50% 电源空间；并联输出10A，支撑边缘 AI 算力突发需求。
-
工业自动化：兼容5V/12V主流母线，8mV低纹波提升ADC采样精度；双轨供电与全面防护，抵御工控现场浪涌干扰。
-
通信网络：97%峰值效率适配密闭机箱，低纹波保障5G小基站通信稳定；单芯片为交换机核心与PHY供电，简化架构。
-
数据中心：软启动保护SSD存储介质；多片级联与国产稳定供应链，解决批量供货难题。
-
消费车载：纯净供电避免显示触控异常；轻载高效+小尺寸，适配便携设备与车载模块。

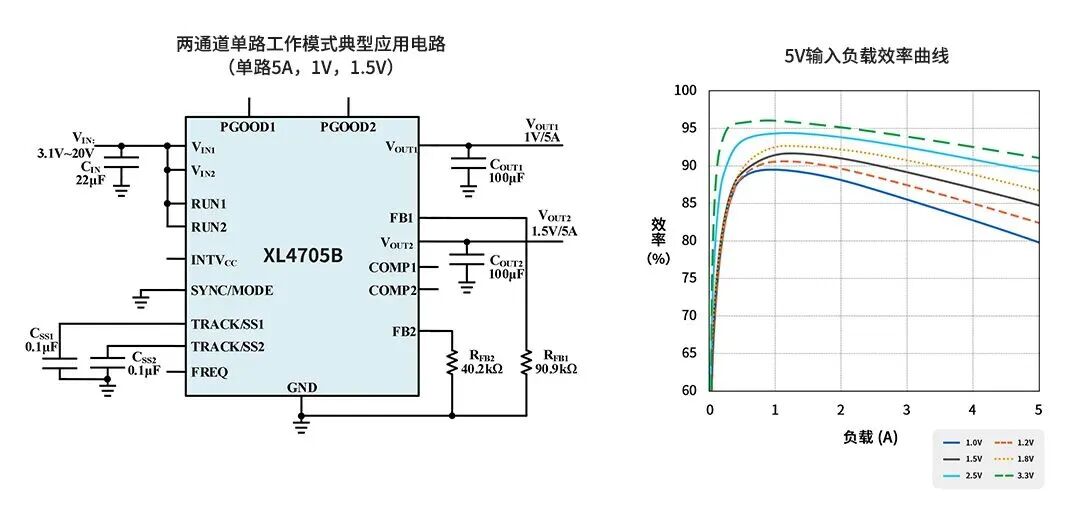

结合以上应用场景，下方附上产品典型应用电路、多工况效率曲线，方便工程师选型与硬件设计参考：

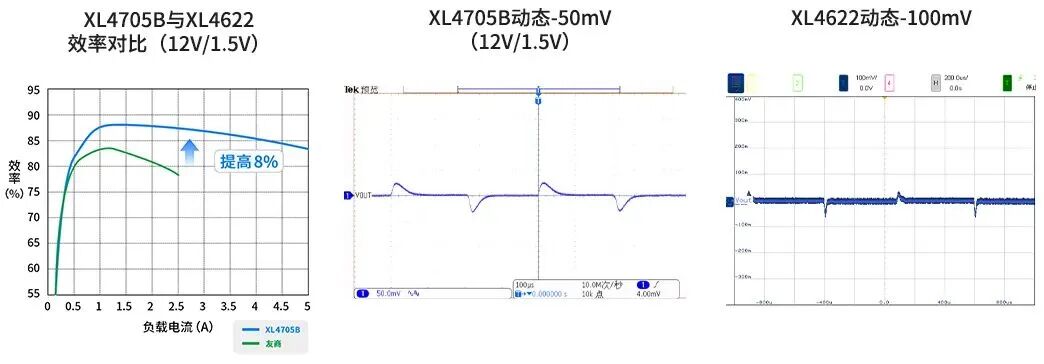

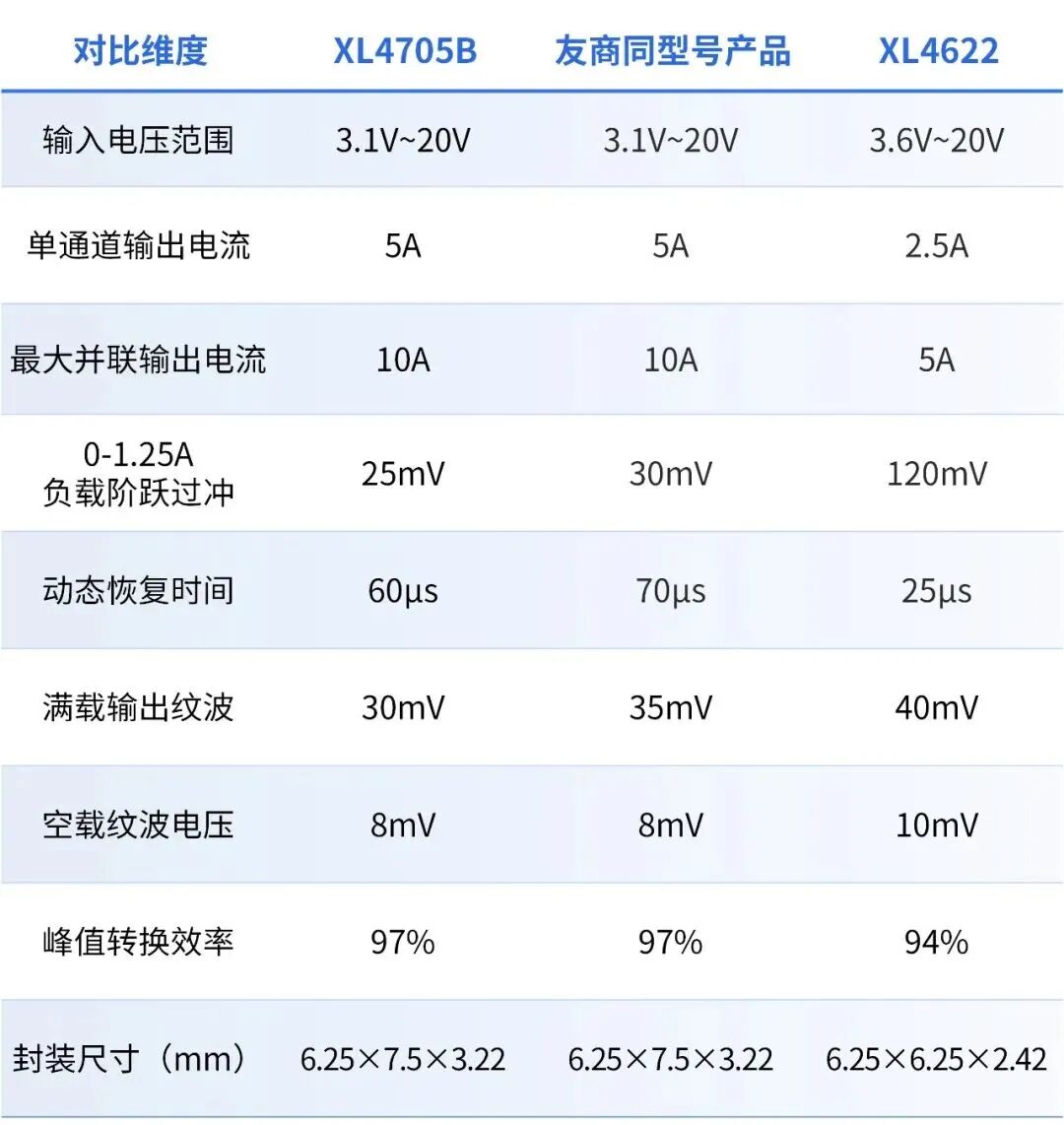

为直观展现产品竞争力，选取市场主流同类型型号及同系列XL4622型号开展横向对比分析。
XL4705B核心优势
-
功率密度更高：输出电流规格是XL4622的2倍，单片可覆盖更高功率需求，减少使用数量，进一步节省PCB空间。
-
峰值转换效率更优：峰值转换效率可达97%，与友商产品持平，较XL4622的 94%高出3个百分点，工作功耗更低，整机发热更少。
-
供电稳定性更强：0-1.25A负载阶跃过冲仅25mV，比友商型号小约16.7%、比 XL4622小79.2%；动态恢复时间60μs，比友商同型号快14.3%；满载输出纹波30mV，比友商低14.3%、比XL4622低25%；空载纹波8mV，与友商持平、优于XL4622的10mV，可有效避免处理器复位、提升信号完整性。
-
热管理更精细：双路独立温度监测功能，可分别监控两个通道的实时温度，实现差异化过热保护与系统热管理。
-
成本与交付优势显著：采购成本较进口同类产品降低20%~30%，国产全链路供应链低断货风险，可稳定支撑大批量订单。
